Elewacja ze spieku kwarcowego i solid surface: fasady wentylowane

Elewacja ze spieku kwarcowego to wielkoformatowe, płaskie płyty na podkonstrukcji, które znoszą słońce, mróz i deszcz bez impregnacji. Spiek tniemy na wymiar i montujemy sami, na terenie całej Polski. Gdy fasada ma mieć łuki, perforację, frezowany napis albo podświetlenie, proponujemy solid surface w systemach elewacyjnych HIMACS, Staron i Corian®, które producenci badają jako okładziny wentylowane.

Ta strona jest dla architektów, generalnych wykonawców i inwestorów. Opisujemy, jak działają oba rozwiązania, jakie dokumenty mają producenci i jak wygląda inwestycja od briefu do montażu.

Spiek kwarcowy czy solid surface na elewację?

Spiek wybieramy na duże, płaskie płaszczyzny, a solid surface tam, gdzie liczy się kształt i światło. To dwa różne materiały i różne systemy mocowania.

Spiek dostarczamy w markach dostępnych na zamówienie, np. Dekton, Neolith, Laminam czy Lapitec. Dobór i dostępność formatu potwierdzamy przy wycenie, a parametry techniczne podajemy z karty konkretnego produktu.

Elewacja ze spieku kwarcowego: co robimy sami

Elewacje ze spieku wykonujemy od pomiaru do montażu, własnymi ekipami. Tniemy płyty na wymiar, wykonujemy otwory, podcięcia i fazy krawędzi, a potem montujemy panele na podkonstrukcji według projektu. Ten sam materiał możemy przenieść na ściany wewnętrzne, kominek czy podłogę, co opisujemy w poradniku spiek na ścianę, kominek i podłogę.

System mocowania, rozstaw profili i szerokość spoin dobieramy zgodnie z wytycznymi producenta płyty i projektem konstrukcji. Właściwości materiału opisujemy na stronie spiek kwarcowy.

System elewacyjny HIMACS krok po kroku

HIMACS opisuje swoją fasadę jako system wentylowany, w którym izolacja termiczna i ochrona przed deszczem są rozdzielone. Według dokumentacji producenta wygląda to tak:

1. Podkonstrukcja. Regulowane profile aluminiowe mocowane do ściany, izolacja między profilami a murem. Producent wskazuje system BWM.
2. Szczelina wentylacyjna. Około 20 mm między płytą a izolacją, którą krąży powietrze i odprowadza wilgoć.
3. Kotwy. Niewidoczne kotwy podcięciowe KEIL osadzone od tyłu płyty 12 mm, agrafa i śruba z podkładką. Między agrafą a płytą zostaje 1-3 mm.
4. Spoiny. Minimum 8-10 mm na ruchy termiczne, w czterech wariantach: otwarta bez podkładu, otwarta z czarną taśmą z gumy lub ABS, zakładkowa oraz na pióro i wpust z pióra z HIMACS.
5. Obróbki. Attyka, parapety okienne i cokół z perforowanym profilem dolnym, które podkonstrukcja pozwala łatwo wbudować.

Dokument ETA (ocena DIBt) dotyczy konkretnego zestawu: płyty S728 Alpine White (HIMACS-FR) z kotwami KEIL na podkonstrukcji BWM. Ta wersja uzyskała klasę B-s1,d0 według EN 13501-1 w badaniu z podkonstrukcją i izolacją. Pozostałe kolory zewnętrzne producent klasyfikuje jako B1 według DIN 4102-1. Nie przenosimy tych klas na inne kolory ani inne mocowania.

Na mocne nasłonecznienie producent proponuje S828 HIMACS-UV+, a kolory z symbolem słońca w kolekcjach nadają się na zewnątrz. Gwarancja elewacyjna HIMACS obejmuje 10 lat na odporność koloru na UV i utratę połysku poniżej 40% przy wykończeniu matowym, 10 lat na niewypłukiwanie koloru i 20 lat na brak łuszczenia, pęcznienia i rozwarstwień. Dotyczy samej płyty, bez klejów, i obowiązuje przy wykonaniu przez certyfikowanego wykonawcę producenta.

Elewacje ze Staron i Corian®

Staron stosuje ten sam układ: elewacja wentylowana z płyt 12 mm na kotwach podcięciowych KEIL. System ma europejską ocenę techniczną ETA-16/0091 wydaną przez DIBt. Według danych producenta płyta 12 mm waży około 21 kg/m2, ma nasiąkliwość 0,04%, a testy zamrażania i mgły solnej nie wykazały zmian. Klasa reakcji na ogień to B-s1,d0. Producent zaleca na elewacje wybrane kolory, m.in. Bright White BW010, Pure White SP016, Pearl SP011 i Aspen Glacier AG612. Według dokumentu gwarancyjnego producenta zmiana koloru nie przekracza 5 ΔE przez 10 lat, a płyta nie łuszczy się przez 20 lat. Gwarancja obowiązuje przy wykonaniu przez certyfikowanego wykonawcę producenta.

Corian® jest stosowany w elewacjach wentylowanych od ponad 10 lat. Producent podkreśla elementy formowane 2D i 3D, kształtki narożne i nadproża oraz połączenia bez widocznych spoin. Standardowe płyty mają euroklasę C-s1,d0, a do elewacji służy wersja FR z klasą B-s1,d0, dostępna w kolorach oznaczonych literą E. Gwarancja elewacyjna Corian® (10 lat na kolor, 20 lat na rozwarstwienia) obowiązuje przy wykonaniu i montażu przez certyfikowanego wykonawcę producenta.

Kolory dopuszczone na zewnątrz przejrzysz w katalogu z filtrem na zewnątrz.

Co daje solid surface na fasadzie

Z jednej płyty solid surface można wyfrezować napis, logo lub ażur, a po zmroku podświetlić go od tyłu. Panele da się wygiąć w łuk balkonu, zaokrąglony narożnik czy falę, bez widocznego podziału. Materiał jest jednorodny i nieporowaty, więc wilgoć nie wnika w strukturę, a zabrudzenia i graffiti według producenta HIMACS można usunąć bez śladu. Zobacz też stronę o podświetlanych ścianach i ladach.

Przykłady z katalogów producentów

Poniższe obiekty pokazują producenci w swoich materiałach. To nie są nasze realizacje, ale dobrze ilustrują możliwości systemów:

• Hala Urania, Olsztyn: ażurowa biała okładzina z HIMACS S028, jeden z polskich przykładów solid surface na zewnątrz.

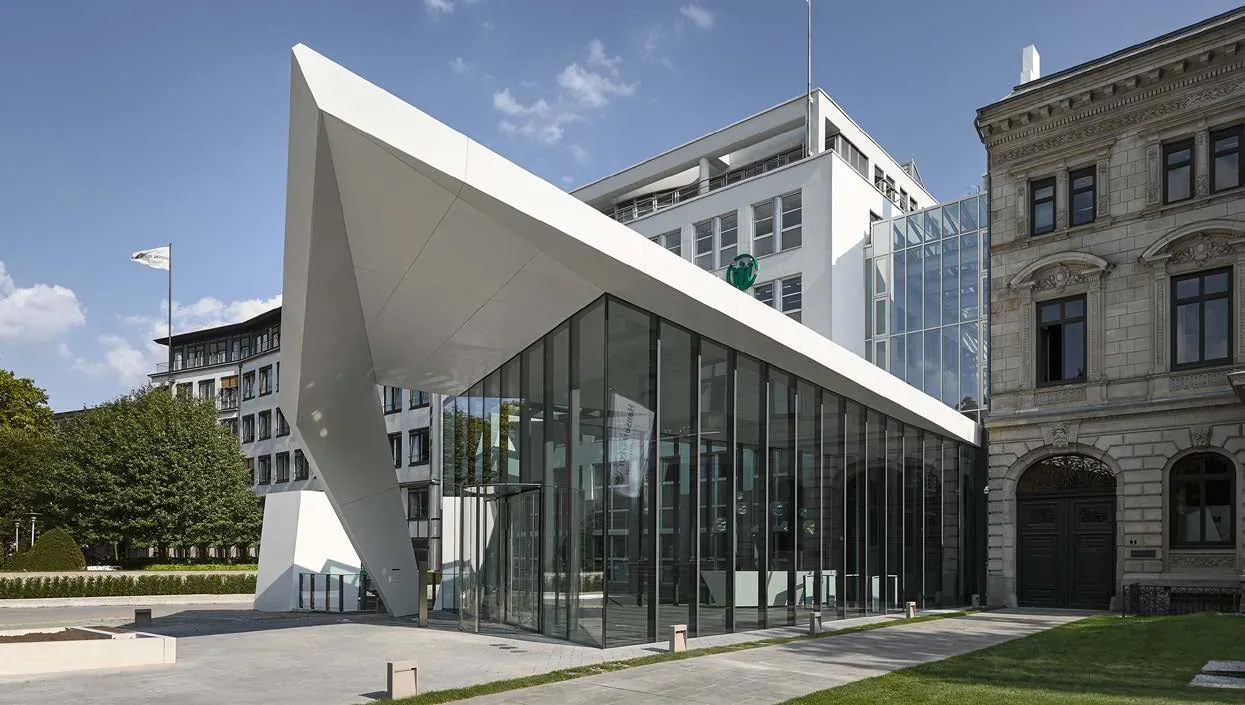

• Pawilon HanseMerkur, Hamburg: rzeźba dachu i ściany z ponad 100 wielkoformatowych płyt HIMACS.

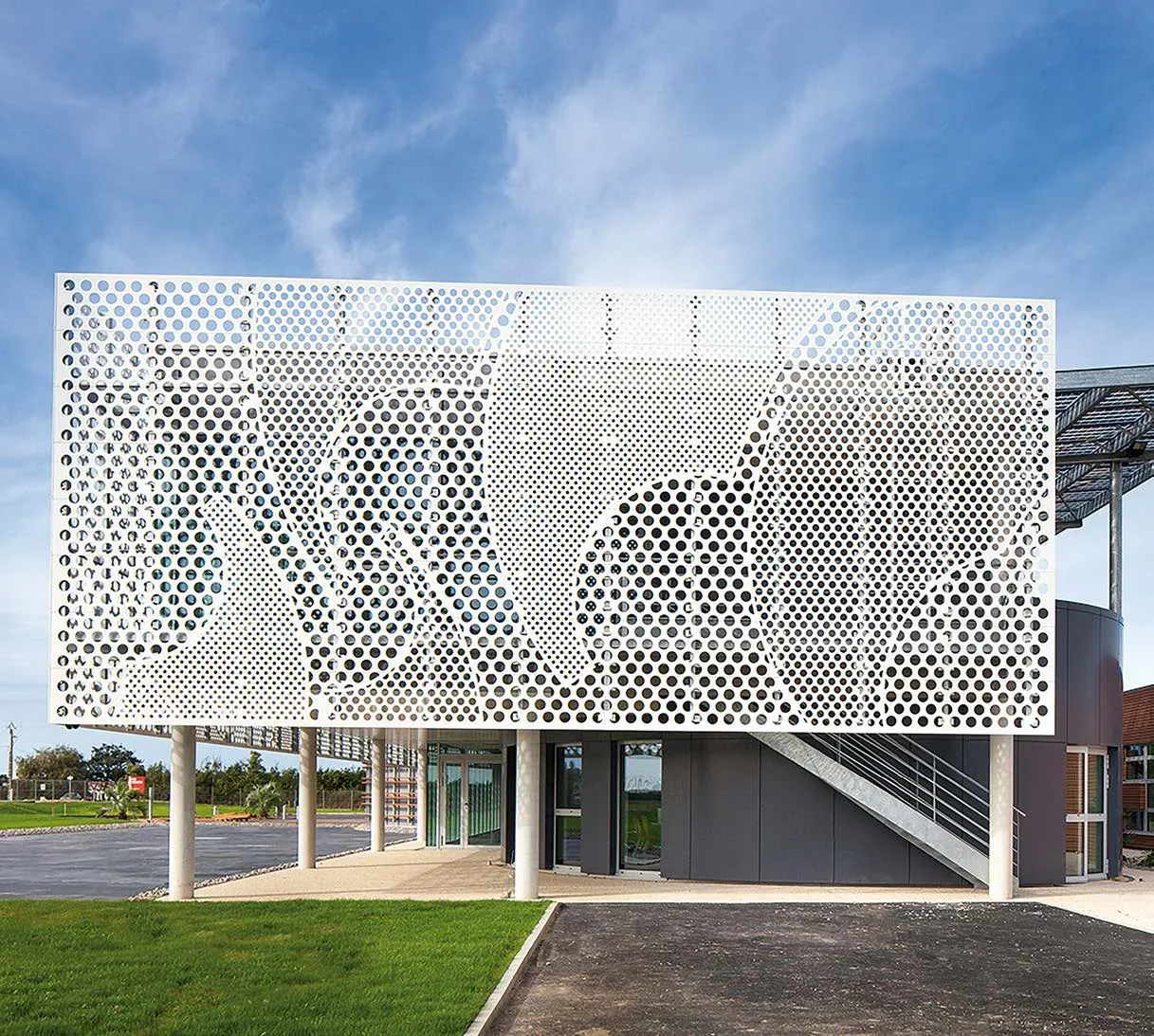

• Budynek Beneteau, Francja: podwójna fasada z perforacją ponad 50% powierzchni panelu, z motywem sieci i fali.
• Willa nad Cannes: falista, termoformowana elewacja z okrągłymi oknami.
• Dongdaemun Design Plaza, Seul: okładziny ścian ze Staron SP016 w projekcie Zaha Hadid Architects.

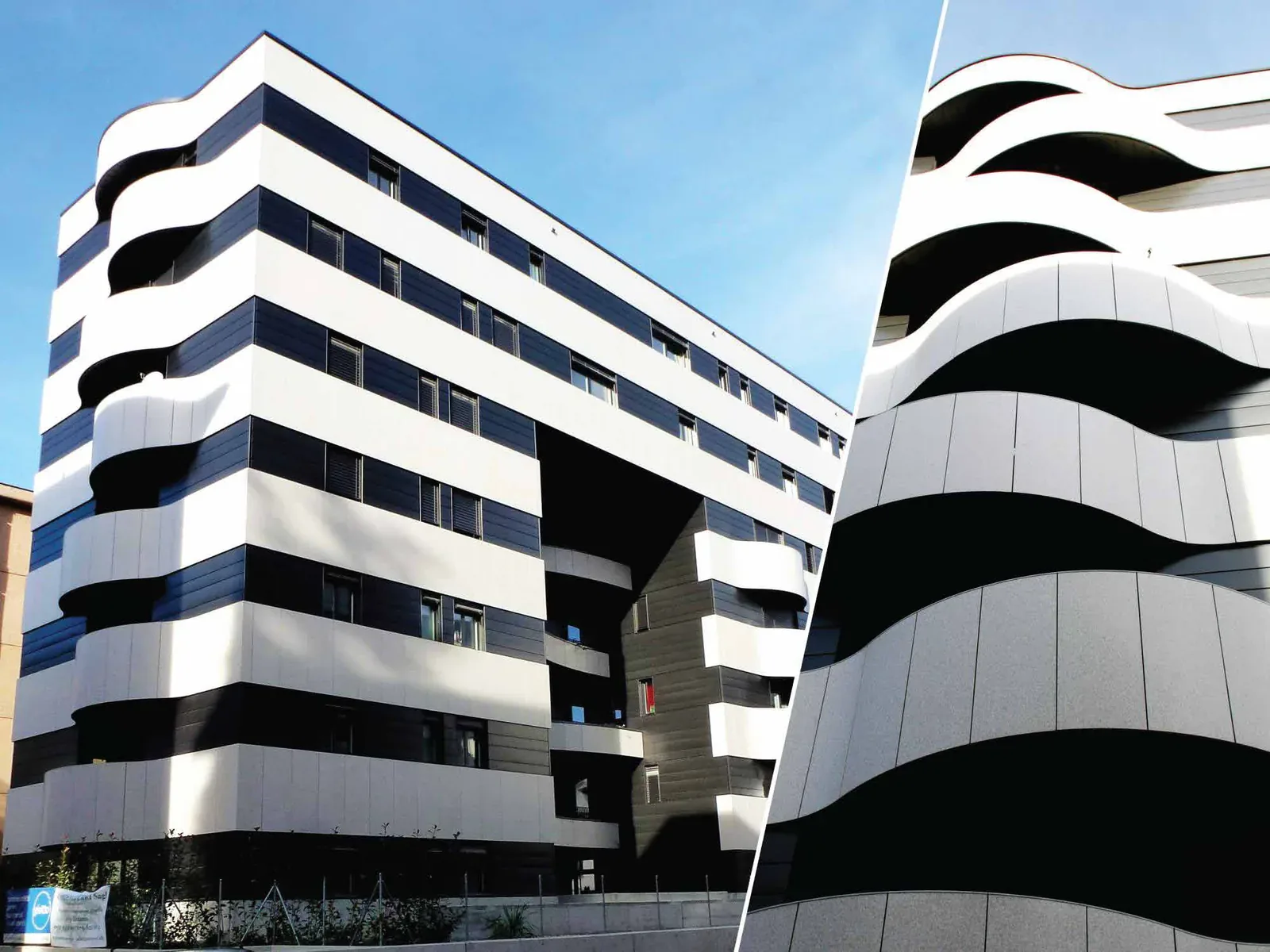

• Apartamenty w Lugano: gięte balkony ze Staron.

Planujesz elewację? Prześlij rysunki elewacji lub przedmiar, oczekiwany materiał i kolor oraz wymagania pożarowe projektu. Przygotujemy porównanie spieku i solid surface, próbki i ofertę dla inwestycji.
